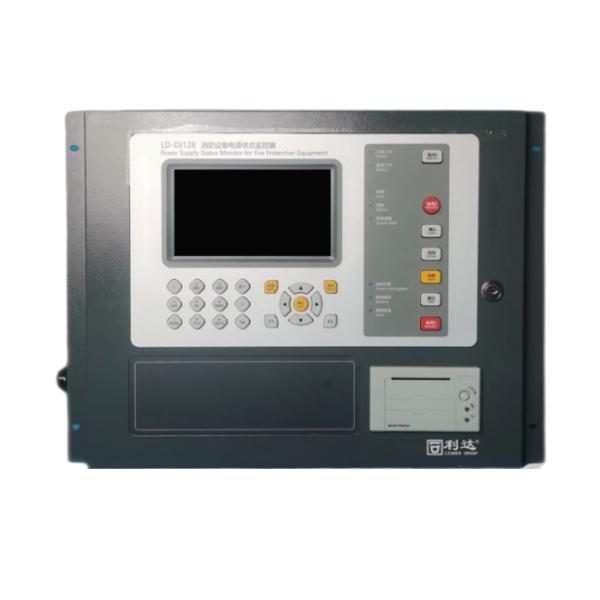

利达LD-DJ128消防设备电源状态监控器

一、利达LD-DJ128消防设备电源状态监控器概述

　　利达消防推出全新产品LD-DJ128消防设备电源状态监控器，该监控器采用7寸彩色触摸液晶屏，通过检测被监控设备电源的实时数据信息，判断消防设备电源是否有断电、过压、欠压、缺相、错相以及过流等故障信息，实时反映被监控设备电源的状况，最大限度的保障消防系统的可靠性。

　　消防设备电源监控系统是利达为适应工程设计的需要而开发的一套系统，该系统符合GB 28184-2011《消防设备电源监控系统》及GB 25506-2010《消防控制室通用技术要求》等标准，适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域。系统具有高智能、多功能、高可靠性、适用性广等特点。

二、利达LD-DJ128消防设备电源状态监控器功能特点

　◎机箱采用入柜标准化控制器尺寸结构，入柜式安装方式。

　◎单机提供20路探测回路，每个回路最多连接128个地址设备，单机最大容量2560点。

　◎集中机、区域机两种工作模式，当设置为集中机时，可显示其他区域机上传的模块通讯故障、断电、过压、欠压、缺相、过流、错相等事件信息。

　◎采用7寸彩色液晶触摸屏，具有温度范围宽，抗干扰能力强等优点。

　◎图型化界面，方便灵活的触摸屏操作，更好的进行人机交互。

　◎中英文操作界面自由切换。

　◎存储故障、断电、过压、欠压、缺相、过流、错相、操作等共计32768条历史记录。

　◎自动登记在线设备，批量修改在线设备的过压阈值，欠压阈值，过流阈值。

　◎支持与火灾报警控制器的通信功能，可将故障信息上传至集中机上。

　◎支持与消防控制室图形显示装置的通信功能，通过CAN总线将本机事件实时上传至图形显示装置。

　◎提供CAN通信接口,也可以通过选配联网卡实现CAN环形联网或光纤联网。

　◎具备主备电切换功能，具有电池充放电智能管理功能。

　◎支持U盘数据导入导出，历史记录导出，U盘升级程序。

　◎具有2路开关量输出(公共故障，断电输出)。

　◎具备回路短路保护与电源短路保护功能。

三、利达LD-DJ128消防设备电源状态监控器技术参数

型号 LD-DJ128

名称 消防设备电源状态监控器

品牌 利达

单机容量 2560

回路 20(单回路128点)

液晶显示 7寸彩色触摸液晶屏

打印机 1

通信接口 CAN×1，UART×1，USB×1

主电 AC220(187～242V) 50Hz

备电 12V/7Ah电池(两节)

回路输出电压 DC14V～24V

最大回路输出电流 0.68A

短路保护电流 1.5A

联动电源输出电压 24V

联动电源最大输出电流 1A

产品特有技术参数 对外提供两组控制输出：故障输出，断电输出

防护等级 IP30

工作环境温度 0℃～45℃

工作环境湿度 ≤95%RH(40±2 ℃ )

结构尺寸（长*宽*高） 长483mm×宽308mm×高354mm

重量（不含电池） 9.2kg±0.1Kg
