利达JB-QG-LD988EL/JB-QT-LD988EL是利达全新开发的新一代火灾报警控制器。采用模块化设计，使用嵌入式控制器系统，具有可靠、高效和良好的可扩展性的特点。该机型可以单独使用，也可以联网构成一个多机网络系统使用。配合我公司的E/EN系列探测器、模块、手报及其他相关设备，可广泛应用于中大型项目。该产品符合GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制系统》的要求。

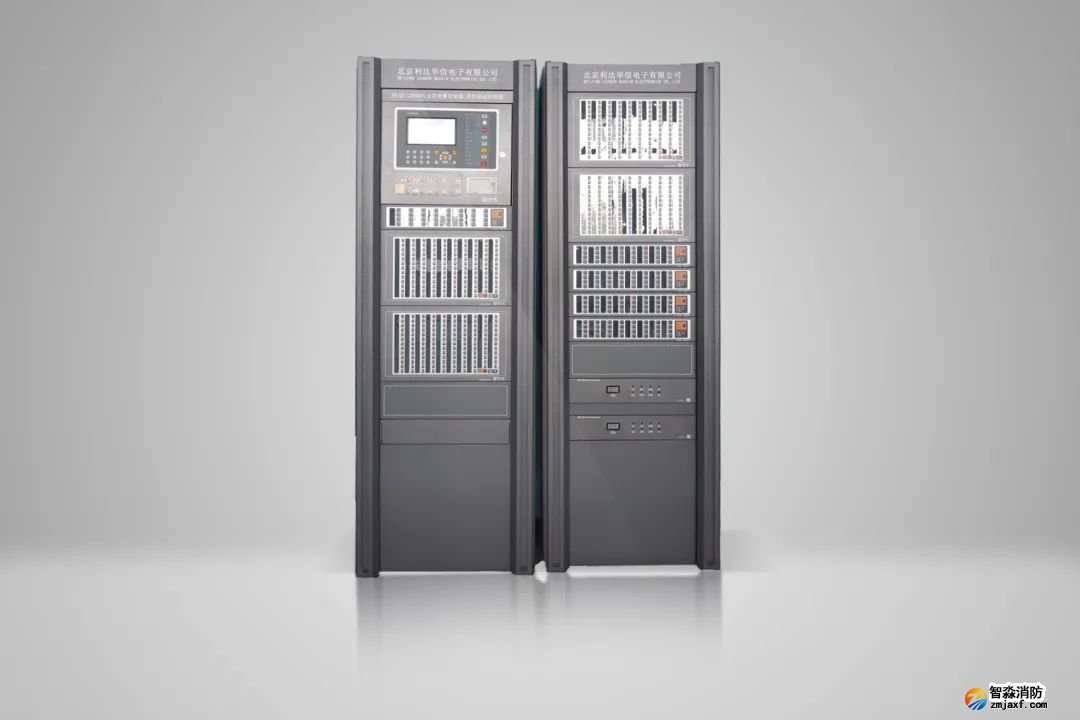

JB-QG-LD988EL火灾报警控制器（联动型）

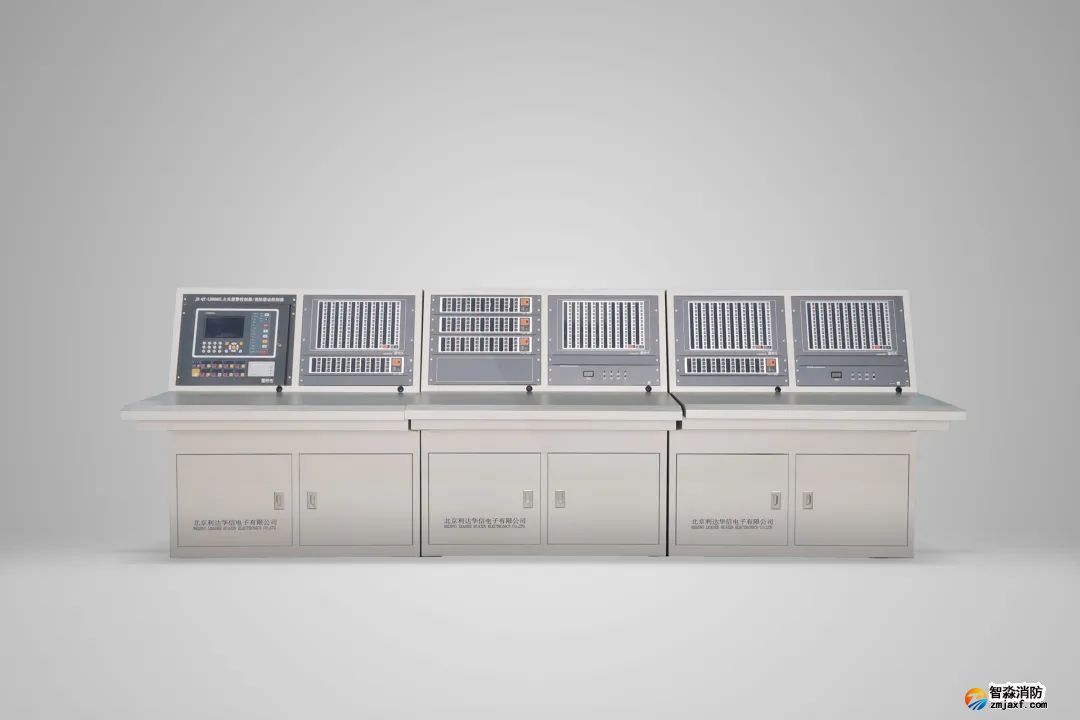

JB-QT-LD988EL火灾报警控制器（联动型）
模块化设计
利达LD988EL采用标准模块化设计，驱动板、多线输出板、联网板采用金手指接插方式进行连接，对外接线端子均为外接端子，方便现场人员的调试操作。
友好界面升级
利达LD988EL采用彩色七寸液晶触摸屏进行显示，具有更丰富的图形功能，界面显示进行了标准化设计，与公司其他设备具有相同的显示风格与操作方法。
可扩展性功能
LD988EL功能具有可扩展性， 后期可通过程序升级扩大系统容量，预留了无线通讯模块接口，后期可通过程序升级实现无线数据传输等功能。利达消防设备
主要性能
集中区域兼容型控制器，采用无主从方式的对等网络架构设计，每台控制器可显示网络内所有设备工作情况。
超大规模的单机容量：最大20 回路， 最多5120个地址点, 多线直控输出点168个，总线输出点512个。
网络容量：64 台控制器、256 回路、65536 个地址点。
采用彩色七寸液晶触摸屏，丰富的图形功能，可显示详细设备信息，指示灯指示关键状态。
支持分区的设置和操作，可以将有联动关系的报警和输出设备编入一个或者多个分区内，简化逻辑关系。
具有CANBus接口，可通过通讯转换卡与其他设备联网。
用户使用PC机软件完成配置数据的编程工作，提供U盘实现配置数据库的上传和下载。
采用实时抢占多任务嵌入式操作系统，响应时间快。
具有黑匣子功能，可以记录火警、故障、监管、反馈等多种事件的历史记录信息共25600条。
具有监管报警功能。
具有回路短路保护、电源短路保护功能。/
多线输出可选择两线或三线布线，多线输出两线布线时需要配接LD6803模块。
总线输出电流可达1.3A，可配接我公司两线制和四线制总线产品。
主要技术参数
|
内容 |
技术参数 |
|
|
主电源电压 |
AC 220V(187V～242V) 50Hz |
|
|
回路输出电压 |
DC 14V～28V |
|
|
单台最大回路数量 |
20回路 |
|
|
联动输出参数 |
DC 27V/12A |
|
|
单台最大总线设备地址数 |
5120（单回路地址总数：256 ） |
|
|
单台最大多线输出点 |
168 |
|
|
单台最大总线输出点 |
512 |
|
|
最大回路输出电流 |
1.3A |
|
|
区 |
分区X |
999 |
|
分区Y |
999 |
|
|
工作环境温度 |
0℃～ 45℃ |
|
|
工作环境相对湿度 |
≤95％ (40±2)℃（无凝露） |
|
|
备用电池规格 |
12V/38Ah （主机柜电池两节） |
|
|
单台最大外形尺寸 |
JB-QG-LD988EL:长610mm×宽480mm×高1800mm JB-QT-LD988EL:长1060mm×宽1000mm×高1202mm |
|
