利达LD6801GK输入/输出模块 二线制 无源输出

一、利达LD6801GK输入/输出模块概述

　　LD6801GK输入/输出模块采用单片机和智能软件，特殊防潮技术、表面贴装（SMT）生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。主要用于送风机、排风机、电梯、切断电源、空调等设备的控制，可以与利达公司生产的全系列火灾报警控制器配合使用。本产品无污染、功耗低，适用于各种工业及民用建筑。

二、利达LD6801GK输入/输出模块功能特点

　　二总线，无极性，无需外接DC24V电源。

　　采用电子编码，占一个地址点（1～255）。

　　可输出一路无源常开点信号。

　　可输入一个联动设备动作后的反馈输入信号。

　　输入线路断线、输出线路短路或断路时，模块返回故障信息。

三、利达LD6801GK输入/输出模块技术参数

型号 LD6801GK

名称 输入/输出模块

品牌 利达

总线电压 DC18V

总线电流 ＜1.5mA

指示灯

输入灯：正常监视红灯闪亮，输入动作红灯常亮

输出灯：输出动作红灯常亮

输出信号参数 1路无源常开点输出（外部电源：DC30V/1.5A，AC125V/0.5A）

输入信号参数 1路无源开关信号输入

工作环境温度 -40℃~+55℃

相对湿度 ≤95%（40±2℃）无凝露

安装方式 配合LD60G底座安装，插拔式结构

重量 约130g

外形尺寸 85mm×85mm×35mm（含底座）

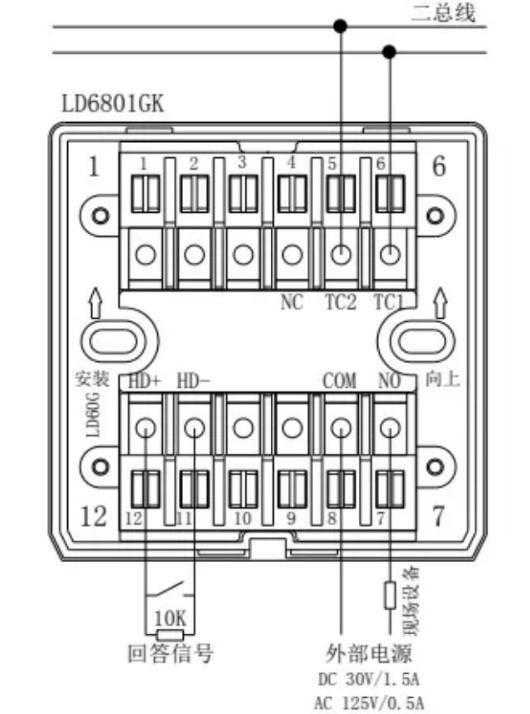

四、利达LD6801GK输入/输出模块接线图

　　TC1、TC2：探测二总线，无极性

　　HD+、HD-：回答信号

　　COM、NO：无源常开点输出信号

　　COM、NC：无源常闭点输出信号
