利达LD6801GP输入/输出模块 有源电平输出

一、利达LD6801GP输入/输出模块概述

　　LD6801GP输入/输出模块采用单片机和智能软件，特殊防潮技术、表面贴装（SMT）生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力可以与利达公司生产的全系列火灾报警控制器配合使用。本产品无污染、功耗低，适用于各种工业及民用建筑。

二、利达LD6801GP输入/输出模块功能特点

　　二总线，有极性，无需外接DC24V电源。

　　采用电子编码，占一个地址点（1～255）。

　　可输出一路有源输出信号(电平输出)。

　　可输入一个联动设备动作后的反馈输入信号。

　　输入线路断线、输出线路短路或断路时，模块返回故障信息。

三、利达LD6801GP输入/输出模块技术参数

型号 LD6801GP

名称 输入/输出模块

品牌 利达

总线电压 DC14~24V

总线电流 静态电流＜1.0mA，

指示灯

输入灯：正常监视红灯闪亮，输入动作红灯常亮

输出灯：输出动作红灯常亮

输出信号参数 电平输出≤50mA

输入信号参数 无源开关信号输入

工作环境温度 -40℃~+55℃

相对湿度 ≤95%（40±2℃）无凝露

外壳防护等级 IP40

安装方式 配合LD60G底座安装，插拔式结构

重量 约130g

外形尺寸 85mm×85mm×35mm（含底座）

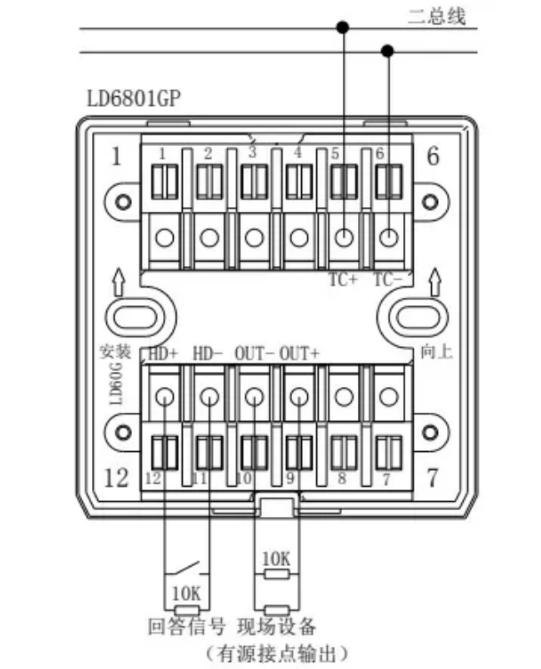

四、利达LD6801GP输入/输出模块接线图

　　TC+、TC-：探测二总线，有极性

　　HD+、HD-：回答信号

　　OUT+、OUT-：有源输出信号
