利达LD3600G-L双向短路保护器 环形隔离器

一、利达LD3600G-L双向短路保护器概述

　　利达LD3600G-L双向短路保护器内置单片机，工作性能稳定可靠，功耗低，串联损失电压低，具有较强的抗干扰能力。

　　利达LD3600G-L双向短路保护器可用于环路或总线布线方式火灾报警系统探测设备线路保护，可以和利达生产的LD6806G-L中继模块配合使用。

二、利达LD3600G-L双向短路保护器功能特点

　　二总线，有极性。

　　与中继模块LD6806G-L配合使用在环路中。

　　环形回路中发生断路后，内部的所有设备仍能正常工作。

　　输出短路可保护及自动恢复，不影响输入工作。

三、利达LD3600G-L双向短路保护器技术参数

型号 LD3600G-L

名称 双向短路保护器

品牌 利达

工作电压 DC14~DC24V

短路动作电流 ＜1.8A

指示灯 工作指示灯-监视状态红灯常亮，短路指示灯-短路时红灯常亮

工作环境温度 -40℃~+55℃

相对湿度 ≤95%（40±2℃）无凝露

外壳防护等级 IP40

安装方式 配合LD61G底座安装，插拔式结构

重量 约110g

外形尺寸 85mm×85mm×35mm（含底座）

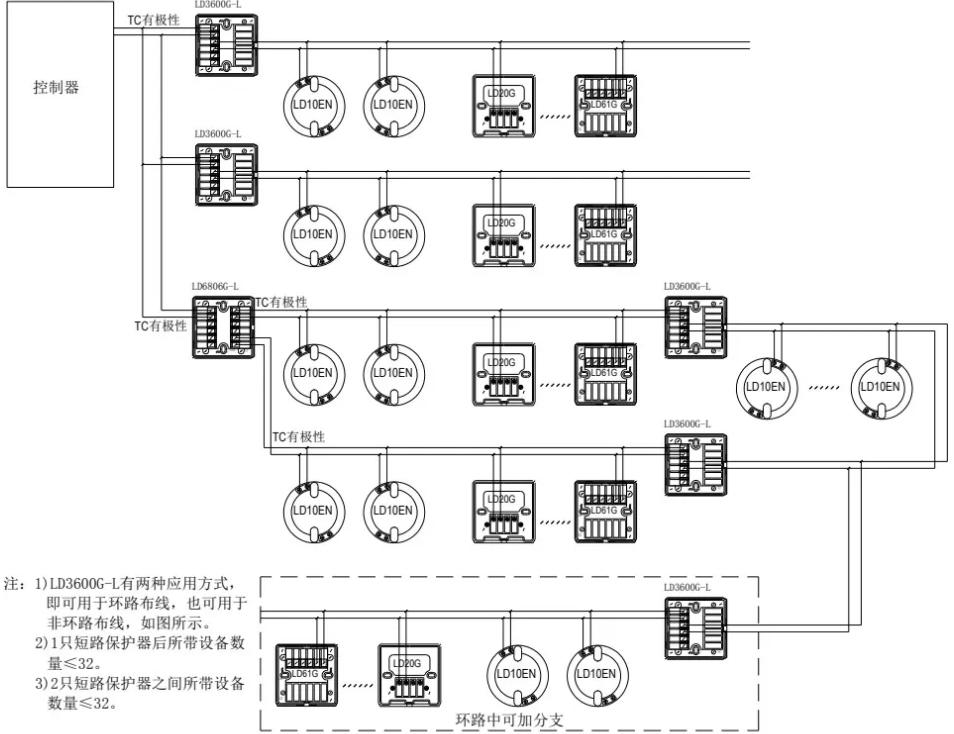

四、利达LD3600G-L双向短路保护器接线图
